納米防腐隔熱板技術標準來了T/CECS 10283-2023

近期中國建筑工程標準化協(xié)會出版了一則關于建筑用氟鋁膜金屬板的標準化文檔代號為：T/CECS 10283-2023

文檔對納米防腐隔熱板這種新型的建筑材料在工程建設和工廠生產(chǎn)之間的溝通做了一個標準化的約定。

以下我們對主要涉及生產(chǎn)和訂貨過程中經(jīng)常需要溝通的要點做一些介紹。

1.產(chǎn)品的名稱和實質(zhì)

覆鋁膜隔熱金屬板 laminated aluminum film insulated metal plate for building

將覆膜鋁箔熱覆合于金屬板表面，而具有反射隔熱、防腐等作用的覆合金屬板。

2.防腐隔熱的關鍵材料

    復合鋁箔膜 composite aluminum foil film

        將鋁箔與高分子薄膜復合而成的制品，具有熱反射隔熱功能。

3.按照高分子薄膜分類及代號

1）耐候聚對苯二甲酸乙二醇酯(PET)：代號DPET；

2）聚氟乙烯膜：代號PVF；

3）聚偏二氟乙烯膜:代號PVDF；

4）其他:OT

4.　高分子粘接膜

高分子粘接膜的厚度不應小于0.05mm，粘接料含量不應低于75%

5.　鋁箔

鋁箔應滿足YS/T 1003的要求，其厚度不應低于0.007mm。

6.高分子薄膜

耐候性PET應滿足GB/T 16958的要求；其他膜層應滿足相應標準的要求

7.外觀質(zhì)量

外觀應整潔、光澤基本一致，無明顯損傷。板材邊部應切齊，無毛刺、裂邊。裝飾面不得有針孔、魚眼、鼓包、折痕、雜質(zhì)印、氣泡、皺褶等。無明顯色差，仲裁時⊿E* ab不大于2.0。表面為壓紋的產(chǎn)品其復合鋁箔膜應無開裂

8.復合鋁箔膜厚度

復合鋁箔膜厚度應符合表3的要求。

                               表3 復合鋁箔膜厚度                          單位為微米

9.　覆膜層性能要求

表4 產(chǎn)品覆膜層性能

10.隔熱性能

產(chǎn)品的隔熱性能應符合表5的要求。

表5 產(chǎn)品的隔熱性能要求

11.耐候性

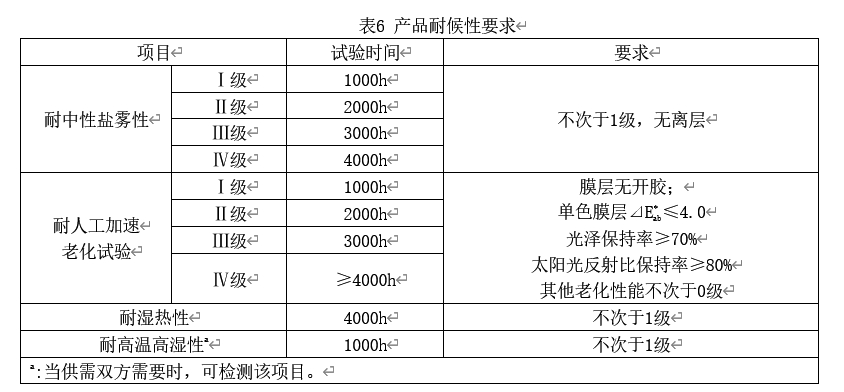

產(chǎn)品耐候性應滿足表6的要求

 12.背面涂覆層性能要求

背面涂層或覆膜由供需雙方商定。背面涂覆涂層時，涂層膜厚不應低于5μm，其性能可參照參照GB/T 12754或YS/T 431的要求，可用于GB/T 12754-2019 附錄A中C3級及其以下腐蝕性大氣環(huán)境；背面覆高分子薄膜時，其膜層厚度及性能可參照6.3要求，宜用于GB/T 12754-2019 附錄A中C3級以上腐蝕性大氣環(huán)境，也可用于C3級及以下的腐蝕性大氣環(huán)境。

此外文檔還對外觀檢測、物理檢測、化學實驗、耐候性檢測、耐濕熱性能檢測、包裝儲存運輸標準做了指導性約定。

感興趣的可以聯(lián)系我們獲取文檔
